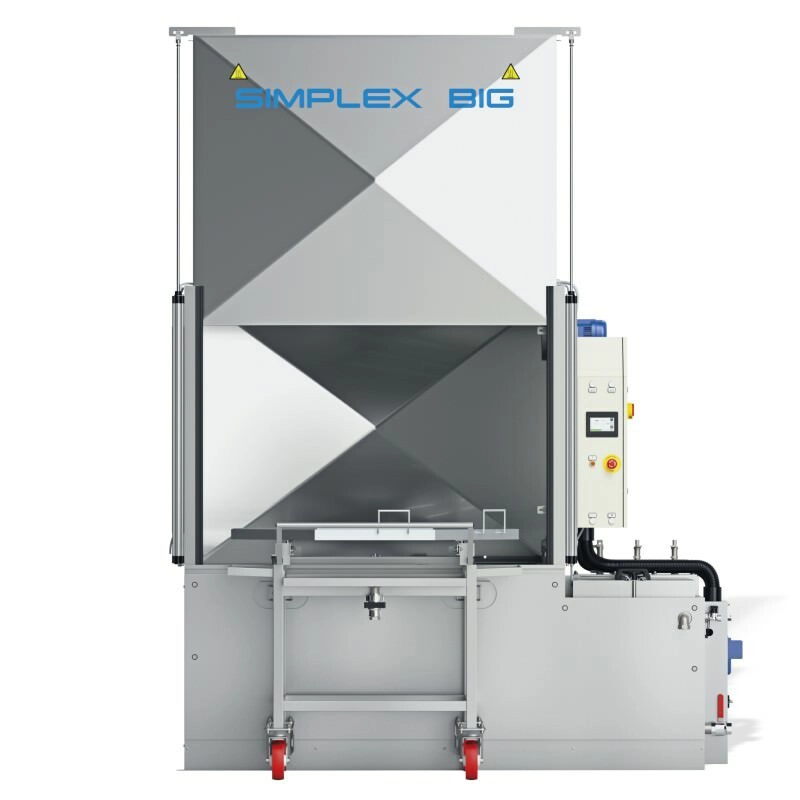

SIMPLEX BIG 2B
Automatische metallwaschanlage mit drehkorb mit doppeltank
Waschbereich
Bis zu Ø 240 x H 100 cm
Tragfähigkeit
Bis zu 800 kg
Maximale Temperatur
Bis zu 80° C
Version
LT (Heizung bis 60° C) - HT (Heizung bis 80° C)
Steuerungen
SPS mit Farb-Touchscreen, Option Industry 4.0 und 5.0
Tanks
Doppeltank
Stromversorgung
Dreiphasig
Reinigungsmittel
SAX, CLEAN POWER, SAX Q, 545, ADD-SGX, SG233A, NEW 105, XL10, PROMETAL, PROTEK-IN, ADD-SGX, DROPAWAY, ASH, DETERFOS, DEOXY, PUL-T
Eigenschaften
Einzelheiten
Zubehör
Modelle
Was in allen SIMPLEX BIG 2B enthalten ist
- Pneumatisches Öffnen und Schließen des Deckels mit Zweihand-Sicherheitssteuerung
- Zeitgesteuerte elektrische Dampfabsaugung
- Externer Wagen Stahl INOX Aisi 304 mit Tropfwanne und Rädern mit Sicherheitsbremse
- Pneumatikzylinder ISO und pneumatische Sicherheitsventile „Absturzsicherung“
- Elektrische Leistungskomponenten von Siemens®
- 4″-Farb-Touchscreen für Einstellungen und Programme
- Kassettenfilter 6 vertikale Filter in Aisi 304 für die Vorfilterung der Rücklaufflüssigkeit im Tank
- Filter aus Edelstahl INOX Aisi 304 an der Ansaugung der Pumpe
- Dreifache Dichtung des Tors (unten, oben und seitlich) und Dichtungen an allen Tankdeckeln
- Struktur und Bleche in Kontakt mit der Flüssigkeit aus Edelstahl INOX Aisi 304
- Mindeststandskontrolle
- Getriebemotor Korbrotation mit Drehmomentbegrenzer und Zentriersensor
- Thermische Isolierung Tank mit Paneelen aus Edelstahl Inox Aisi 430
- Klappe zum Schlammablass für eine einfache Reinigung der Tanks
- Verstärkte Plattform aus Pressgitter mit erhöhtem Außenrand aus verzinktem Stahl
- Elektropumpe aus Edelstahl INOX Aisi 304 mit Spezialdichtungen
- Wöchentliche Programmierung der Heizungseinschaltung und des Ölabscheiders (falls installiert)
- Elektrische Anlage IP65, Verwaltung mit SPS-Touchscreen (DGT V4)
- Erwärmung der Flüssigkeit mit elektrischem Widerstand aus Edelstahl INOX
- Beizen der inneren Schweißnähte
- Tanks von außen zugänglich
- Untere Tragstruktur aus Edelstahl INOX
- Waschleitungen aus Edelstahl INOX Aisi 304 mit professionellen Inox-Lamellendüsen
- Ablassventile zur Tankentleerung
- Manuelles Ventil für die Wasserbefüllung
VERSION HT
- Thermische Isolierung mit Paneelen aus Edelstahl Inox Aisi 430

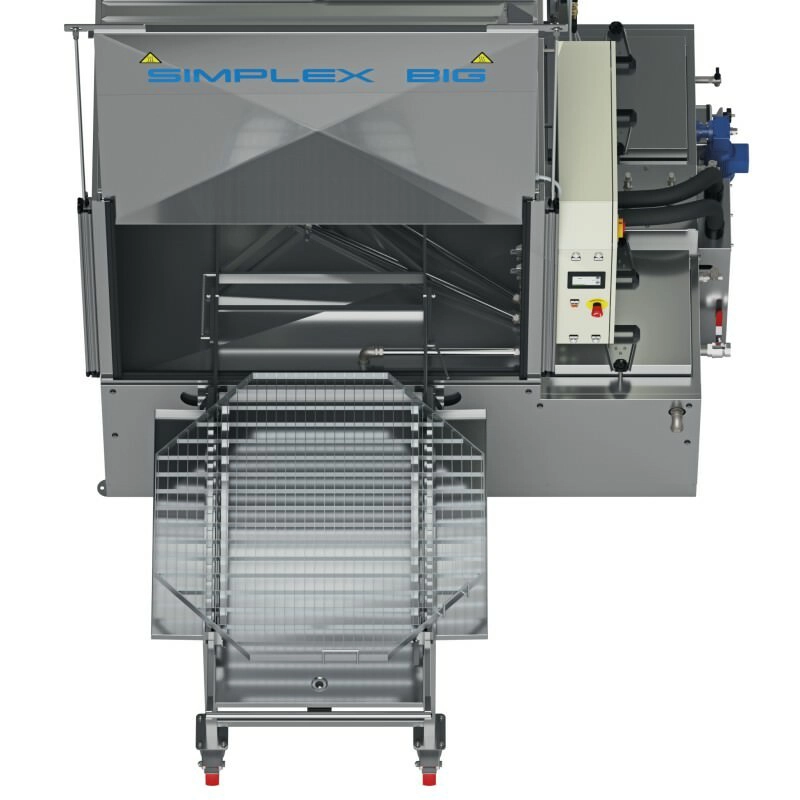

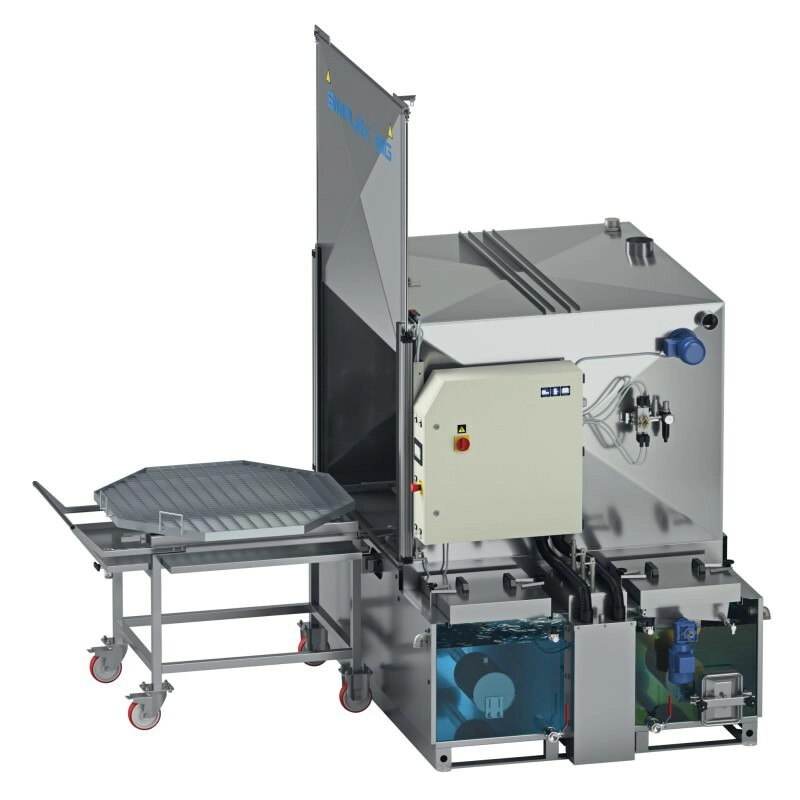

Die Teilewaschmaschinen Simplex Big 2B (Doppeltank) wurden konzipiert für die Wäsche und das Spülen von Teilen mittlerer und großer Abmessungen und von wichtigen Gewichten. Die Teilewaschmaschine Simplex Big ist mit einem externen Wagen versehen, auf welchen die zu waschenden Teile gelegt werden. Nachfolgend lässt der Bediener die Plattform in die Waschkabine gleiten, schließt durch Drücken zweier Knöpfe die vertikale Tür und startet den Arbeitszyklus. Die Wäsche wird mittels einer Pumpe aus Edelstahl Inox ausgeführt, die die Flüssigkeit aus dem ersten Tank ansaugt und sie auf die Teile sprüht, während die Plattform langsam mittels eines Getriebemotors gedreht wird.
Nach Beendigung der Wäsche und einer kurzen Abtropfzeit wird das Spülen der Teile gestartet: In dieser Phase saugt eine zweite Pumpe die Spülflüssigkeit aus dem zweiten Tank an und sprüht sie auf die Teile mittels dedizierter Rohrleitungen. Die Anlage ist komplett konfigurierbar dank der zahlreichen verfügbaren Zubehörteile und der Arbeitszyklus wird total von einer industriellen SPS verwaltet. Dank des Touchscreen-Panels und einer intuitiven Software ist es möglich, mit Leichtigkeit alle Arbeitsparameter zu modifizieren, den Status der installierten Geräte zu kontrollieren und die 16 verfügbaren Programme zu ändern. Die Teilewaschmaschinen Simplex Big sind extrem robust und von langer Lebensdauer, erlauben es, die Bedienerzeiten zu reduzieren und garantieren immer optimale Resultate mit sehr niedrigen Betriebskosten. Einige verfügbare Zubehörteile sind die Trocknung mit Warmluft, die Hochdruckpumpe, die manuelle Wäsche integriert in die Maschine und viele andere mehr.
Wichtigste operative Vorteile
- Automatische komplette Wäsche mit integrierter Spülphase
- Obere, untere und seitliche Strahlen für totale Abdeckung des Teils
- Langsame und kontrollierte Rotation mit Getriebemotor und Drehmomentbegrenzer
- Doppeltank für Trennung von Wasch- und Spülbad
- Verwaltung SPS mit Touchscreen für personalisierte Programme
- Vorbereitung Industry 4.0 und 5.0 (optional)
- Hohe Ladekapazität für Komponenten großer Abmessungen
Technische Positionierung
- Automatische industrielle Metallwaschanlage für komplette Zyklen von Wäsche und Spülen
- Anlage geeignet für strukturierte Produktionsabteilungen
- Ideale Lösung für Bearbeitungen von hoher Kapazität und operativer Kontinuität
- System modulierbar in Funktion der Prozessbedürfnisse
Was als Zubehör hinzugefügt werden kann
- Kontrolle des maximalen Flüssigkeitsstands in den Tanks und Füll-Magnetventil
- Druckluftabblasen
- Trocknung mit Widerstand und Seitenkanalverdichter mit Luftmesser
- Erhöhte Ladekapazität um [QTA] x 100 kg
- Entsalzer mit gemischten Harzen mit Leitfähigkeitsmesser
- Erhöhte Waschhöhe
- Zentrifugaler Dampfkondensator S
- Zentrifugaler Dampfkondensator M
- Zusätzlicher Korb/Plattform aus Stahl
- Zusätzlicher externer Wagen aus Edelstahl INOX Aisi 304
- Automatischer Dosierer für flüssiges Reinigungsmittel
- Scheibenölabscheider mit unabhängiger Motorisierung
- Externer pneumatischer Ölabscheider
- Beutelfilter aus Edelstahl Inox
- Magnetkerze für Beutelfilter für ferritischen Staub
- Gerät für die Fernverbindung und Teleassistenz für HMI Weintek
- Vorbereitung für Industry 4.0 für HMI Weintek
- Manuelles Waschen 80 bar mit Pistole und Handschuhen
- Manuelles Waschen 8 bar mit Pistole und Handschuhen
- Anschlüsse und Ventile in Kontakt mit der Flüssigkeit aus Edelstahl Inox (KIT FC)
- Vorbereitung für den Gebrauch von abrasiven Verunreinigungen in der Waschflüssigkeit
- SPS Siemens S7 1200 – HMI Touchscreen Weintek
- Hochdruckwaschpumpe
- Hochdruckspülpumpe
- Umpumppumpe von saubererem Tank zu kontaminierterem Tank
- Fronttür als isoliertes Inox-Rolltor
- Plattform und Verstrebung aus Edelstahl INOX Aisi 304
- Auffangwanne aus Edelstahl INOX Aisi 304
- Spülen aus Wassernetz und Ablauf zum Kanal
- Vernebeltes Spülen aus Wassernetz und Ablauf in den Tank
- Druckluftabblasen mit höhenverstellbarer oberer Leitung
- Wände für Gitter, abnehmbar, H200 mm, aus Inox
- Tankentleerungspumpe (2)
- Leuchtsäule zur Identifikation des Anlagenstatus
- Externe Station zum Laden und Entladen (zweite Plattform inklusive) ©
- Vorbereitung für Industrie 4.0 für HMI Weintek
- Vorbereitung für Industrie 4.0 für SPS Siemens
- Vorbereitung für Industrie 5.0 (Energiezähler)
ZUBEHÖRLEGENDE
B: es sind die Paneele unter Korb obligatorisch (wenn in der Preisliste für jenes Modell vorhanden)
C: die nutzbare Waschhöhe wird um 130 mm reduziert

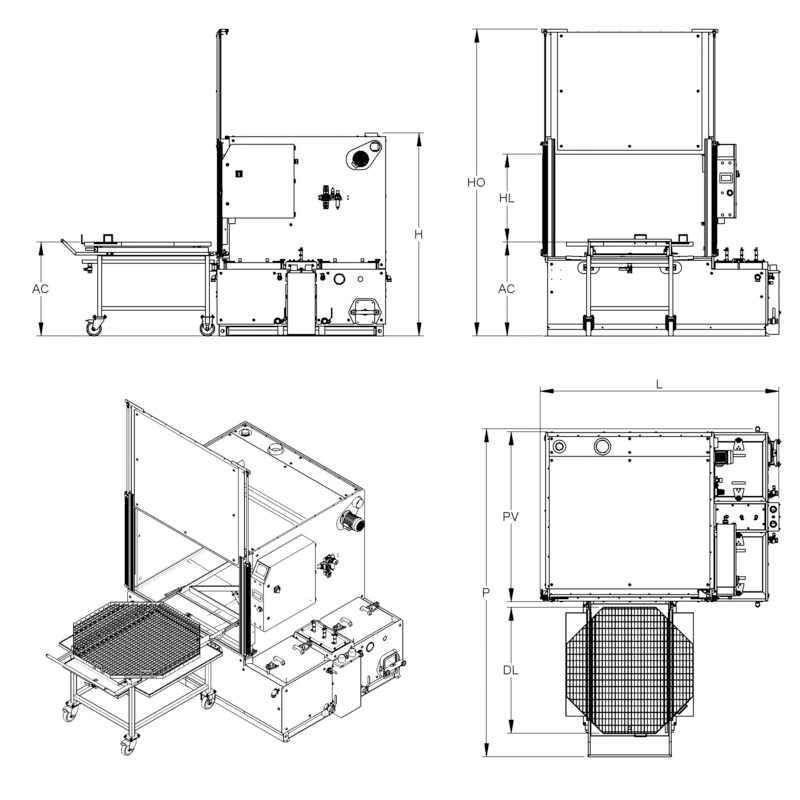

| Modelle | Waschkapazität (Ø x H) | Tragfähigkeit | Tank | |
|---|---|---|---|---|
| Simplex Big 2B 1000 | Ø 90 x H 70 cm | 600 Kg | 250 lt | |
| Simplex Big 2B 1200 | Ø 110 x H 80 cm | 600 Kg | 300 lt | |
| Simplex Big 2B 1400 | Ø 128 x H 90 cm | 600 Kg | 400 lt | |
| Simplex Big 2B 1800 | Ø 165 x H 100 cm | 800 Kg | 550 lt | |
| Simplex Big 2B 2200 | Ø 200 x H 100 cm | 800 Kg | 750 lt | |
| Simplex Big 2B 2600 | Ø 240 x H 100 cm | 800 Kg | 750 lt |
