SIMPLEX BIG
Automatische metallwaschanlage mit drehkorb
Waschbereich
Bis zu Ø 240 x H 100 cm
Tragfähigkeit
Bis zu 800 kg
Maximale Temperatur
Bis zu 80° C
Version
LT (Heizung bis 60° C) - HT (Heizung bis 80° C)
Steuerungen
SPS mit Farb-Touchscreen, Option Industry 4.0 und 5.0
Tanks
Einzeltank
Stromversorgung
Dreiphasig
Reinigungsmittel
SAX, CLEAN POWER, SAX Q, 545, ADD-SGX, SG233A, NEW 105, XL10, PROMETAL, PROTEK-IN, ADD-SGX, DROPAWAY, ASH, DEOXY, PUL-T
Eigenschaften
Einzelheiten
Zubehör
Modelle
Was in allen SIMPLEX BIG enthalten ist
- Pneumatisches Öffnen und Schließen des Deckels mit Zweihand-Sicherheitssteuerung
- Zeitgesteuerte elektrische Dampfabsaugung
- Externer Wagen Edelstahl INOX Aisi 304 mit Tropfwanne und Rädern mit Sicherheitsbremse
- Pneumatikzylinder ISO und pneumatische Sicherheitsventile „Absturzsicherung“
- Elektrische Leistungskomponenten von Siemens®
- 4″-Farb-Touchscreen für Einstellungen und Programme
- Filter aus Edelstahl INOX Aisi 304 an der Ansaugung der Pumpe
- Dreifache Dichtung des Tors (unten, oben und seitlich)
- Struktur und Bleche in Kontakt mit der Flüssigkeit aus Edelstahl INOX Aisi 304
- Mindeststandskontrolle
- Getriebemotor für Korbrotation mit Drehmomentbegrenzer und Zentriersensor
- Thermische Isolierung Tank mit Paneelen aus Edelstahl Inox Aisi 430
- Klappe zum Schlammablass für eine einfache Reinigung der Tanks
- Verstärkte Plattform aus Pressgitter mit erhöhtem Außenrand Stahl verzinkt
- Elektropumpe aus Edelstahl INOX mit Spezialdichtungen
- Wöchentliche Programmierung Heizungseinschaltung und Ölabscheider (falls installiert)
- Elektrische Anlage IP65, Verwaltung mit SPS-Touchscreen (DGT V4)
- Erwärmung der Flüssigkeit mit elektrischem Widerstand aus Edelstahl INOX
- Beizen der inneren Schweißnähte
- Untere Tragstruktur aus Edelstahl INOX
- Waschleitungen Edelstahl INOX Aisi 304 mit professionellen Inox-Lamellendüsen
- Ablassventile zur Tankentleerung
- Manuelles Ventil für die Wasserbefüllung
VERSION HT
- Thermische Isolierung mit Paneelen aus Edelstahl Inox Aisi 430

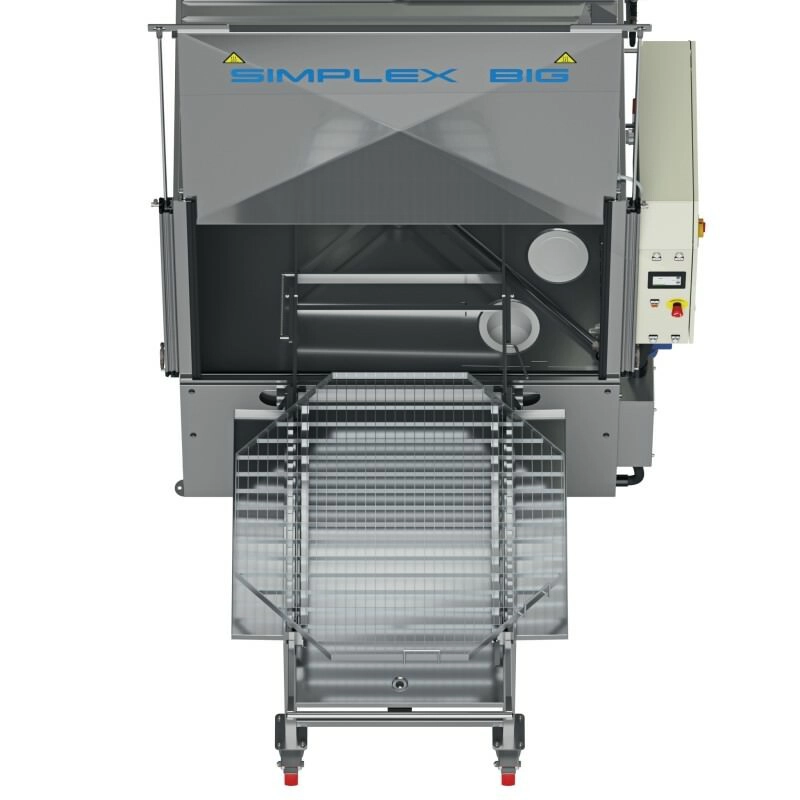

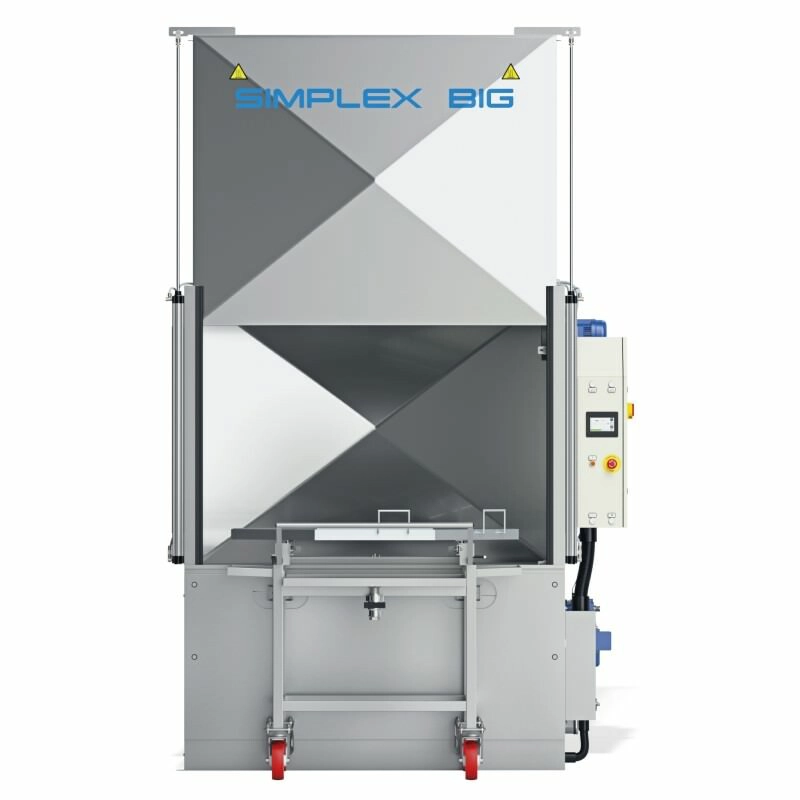

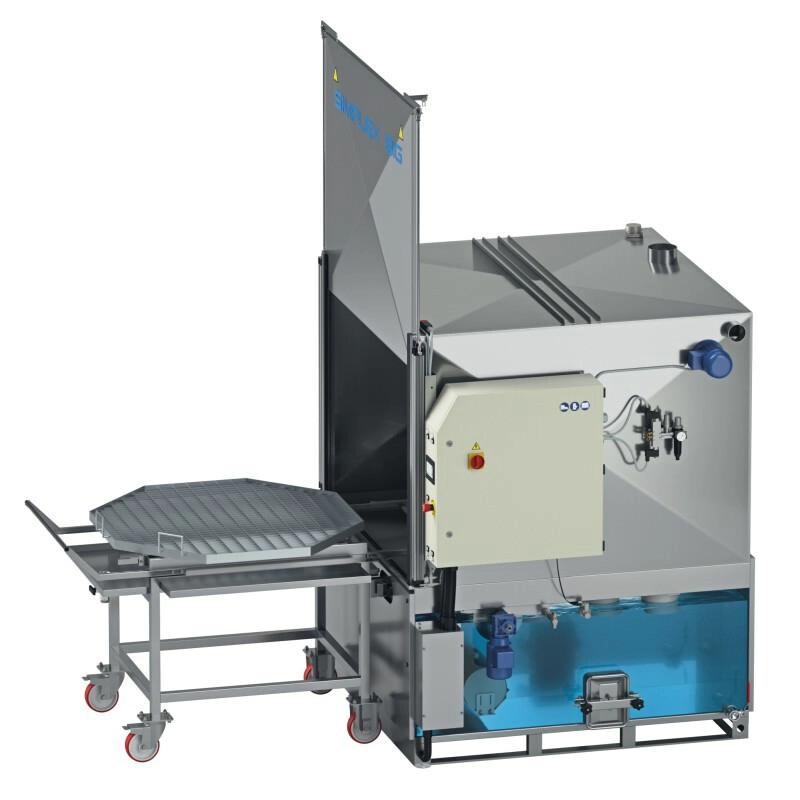

Die Teilewaschmaschinen der Reihe Simplex Big wurden ausdrücklich für die Wäsche von Teilen mittlerer und großer Abmessungen und von hohen Gewichten studiert. Die Teilewaschmaschine Simplex Big ist mit einem externen Wagen ausgestattet, auf welchem die zu waschenden Teile deponiert werden. Nachfolgend lässt der Bediener die Plattform, die die Teile enthält, in die Waschkabine gleiten, führt die Schließung der vertikalen Tür mittels eines Zweihandsteuersystems aus und startet den Arbeitszyklus. Die Wäsche wird mittels einer horizontalen Pumpe aus Edelstahl Inox ausgeführt, die die Flüssigkeit aus dem Tank ansaugt und sie auf die Teile sprüht, während die Plattform langsam mittels eines Getriebemotors gedreht wird. Die Anlage ist komplett konfigurierbar dank der zahlreichen verfügbaren Zubehörteile und der Arbeitszyklus wird total von einer industriellen SPS verwaltet.
Auf dem Farb-Touchscreen, montiert auf der Maschinenfront, ist es möglich, die Arbeitsparameter zu modifizieren wie zum Beispiel die Temperatur der Flüssigkeit, die Ein- und Ausschaltzeiten der Heizung einzustellen, die Funktion jedes installierten Geräts zu kontrollieren und die 16 verfügbaren Waschprogramme zu ändern. Die Teilewaschmaschinen Simplex Big sind extrem robust und langlebig, erlauben es, die Bedienerzeiten zu reduzieren und garantieren immer optimale Resultate mit sehr niedrigen Betriebskosten. Einige verfügbare Zubehörteile sind die Heizung mit Gas- oder Dieselbrenner, Hochdruckpumpe, manuelle Wäsche integriert in die Maschine, Trocknung mit Warmluft.
Wichtigste operative Vorteile
- Automatische Wäsche von mechanischen Teilen mittlerer und großer Abmessungen
- Obere, untere und seitliche Strahlen für komplette Reinigung
- Langsame Rotation der Plattform mit Getriebemotor und Drehmomentbegrenzer
- Verwaltung SPS mit Touchscreen für personalisierte Programmierung
- Kompatibilität mit verschiedenen Zubehörteilen und Konfigurationen auf Anfrage
- Leichte Integration in strukturierte Produktionslinien
- 16 verfügbare Waschprogramme
Technische Positionierung
- Automatische Metallwaschanlage für kontrollierte Zyklen an Komponenten großer Abmessungen
- Anlage geeignet für industrielle Prozesse von hoher Kapazität
- System konfigurierbar für spezifische produktive Bedürfnisse
Was als Zubehör hinzugefügt werden kann
- Kontrolle des maximalen Flüssigkeitsstands im Tank 1 und Füll-Magnetventil
- Druckluftabblasen [B]
- Trocknung mit Widerstand und Seitenkanalverdichter mit Luftmesser [B]
- Erhöhte Ladekapazität um [QTA] x 100 kg
- Entsalzer mit gemischten Harzen mit Leitfähigkeitsmesser
- Erhöhte Waschhöhe
- Zentrifugaler Dampfkondensator S
- Zentrifugaler Dampfkondensator M
- Zusätzlicher Korb/Plattform aus Stahl
- Zusätzlicher externer Wagen aus Edelstahl INOX Aisi 304
- Automatischer Dosierer für flüssiges Reinigungsmittel
- Scheibenölabscheider mit unabhängiger Motorisierung
- Externer pneumatischer Ölabscheider
- Beutelfilter aus Edelstahl Inox
- Magnetkerze für Beutelfilter für ferritischen Staub
- Gerät für die Fernverbindung und Teleassistenz für HMI Weintek
- Vorbereitung für Industry 4.0 für HMI Weintek
- Manuelles Waschen 80 bar mit Pistole und Handschuhen
- Manuelles Waschen 8 bar mit Pistole und Handschuhen
- Vorbereitung für den Gebrauch von abrasiven Verunreinigungen in der Waschflüssigkeit
- Anschlüsse und Ventile in Kontakt mit der Flüssigkeit aus Edelstahl Inox (KIT FC)
- SPS Siemens S7 1200 – HMI Touchscreen Weintek
- Hochdruckwaschpumpe
- Fronttür als isoliertes Inox-Rolltor
- Plattform und Verstrebung aus Edelstahl INOX Aisi 304
- Paneele unter Korb mit Filtern mit Sumpf zur Sammlung von Fett und Feststoffen
- Heizung mit Diesel-/Gasbrenner
- Auffangwanne aus Edelstahl INOX Aisi 304
- Vernebeltes Spülen aus Wassernetz und Ablauf in den Tank
- Druckluftabblasen mit höhenverstellbarer oberer Leitung [B]
- Wände für Gitter, abnehmbar, H200 mm, aus Inox
- Tankentleerungspumpe
- Leuchtsäule zur Identifikation des Anlagenstatus
- Externe Station zum Laden und Entladen (zweite Plattform inklusive) [C]
- Vorbereitung für Industrie 4.0 für HMI Weintek
- Vorbereitung für Industrie 4.0 für SPS Siemens
- Vorbereitung für Industrie 5.0 (Energiezähler)
ZUBEHÖRLEGENDE
B: es sind die Paneele unter Korb obligatorisch (wenn in der Preisliste für jenes Modell vorhanden)
C: die nutzbare Waschhöhe wird um 130 mm reduziert
| Modelle | Waschkapazität (Ø x H) | Tragfähigkeit | Tank | |
|---|---|---|---|---|
| Simplex Big 1000 | Ø 90 x H 70 cm | 600 Kg | 280 lt | |
| Simplex Big 1200 | Ø 110 x H 80 cm | 600 Kg | 350 lt | |
| Simplex Big 1400 | Ø 128 x H 90 cm | 600 Kg | 500 lt | |
| Simplex Big 1800 | Ø 165 x H 100 cm | 800 Kg | 700 lt | |
| Simplex Big 2200 | Ø 200 x H 100 cm | 800 Kg | 1000 lt | |
| Simplex Big 2600 | Ø 240 x H 100 cm | 800 Kg | 1000 lt |
